1.结构特点

　　该设备主要用于在条垛式发酵条件下对料堆进行翻抛供氧。卧式螺旋翻抛结构、液压升降、履带行走。

　　2.工作原理

　　(1)柴油机动力一部分主输出，通过皮带轮减速传动驱动翻抛滚筒;另外一部分动力通过柴油机分动力箱输出驱动液压泵。液压泵与执行元件滚筒提升油缸、柴油机离合油缸和行走履带驱动电机组成液压回路系统，实现翻抛滚筒的提升和下降、柴油机主动力驱动滚筒工作与停止和设备的自走。

　　(2)工作时，由驾驶室人员启动发动机，通过操控液压阀组，可实现如下功能指令：操作“行走电机”阀杆，使机器前进、后退及左右拐弯：操作“滚简升隆缸”阀杆,使滚筒置于堆体内距地面合适高度，并且可以将滚筒提升一定高度,方便机器快速行走转移工作地点,操作“发动机离合器油缸”阀杆，实现滚筒旋转和停止;操作“行走电机变速”阀杆,实现机器高低速双挡状态切换。

　　(3)翻抛滚筒由左右两段反向螺旋和中间直段抛齿组成,旋转的螺旋滚筒将三角形条垛物料

　　向中间收拢，同时随着滚筒旋转使物料向后翻抛，从而实现顶层物料和内部物料充分混合,

　　物料和氧气充分接触，堆垛内热气曝出。从而实现物料混合、通风、曝气、翻抛，达到堆肥发酵的目的.

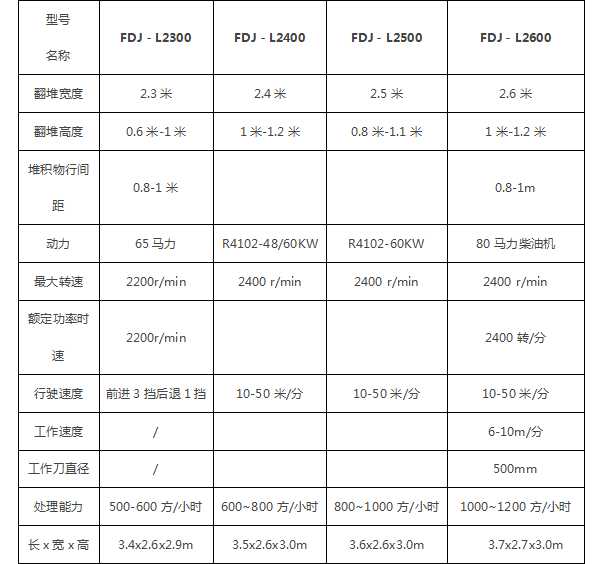

　　3.技术参数：
